在 Typecho 中高效集成 Mermaid 图表：从零配置到性能优化

在 Typecho 中高效集成 Mermaid 图表：从零配置到性能优化

Mermaid 是一款基于 Markdown 语法的图表生成工具，支持流程图、时序图、甘特图等多种可视化类型。将 Mermaid 集成到 Typecho 博客中，可极大提升技术类文章的表现力。然而，许多用户在实际配置中常遇到图表不渲染、加载缓慢、全站加载资源等问题。

本文将带你从零开始，完成一个高性能、按需加载、稳定可靠的 Mermaid 集成方案，并解决常见陷阱。所有步骤均经过真实环境验证，适用于 Typecho 1.2+ 及主流主题。

1. 基础配置：让 Mermaid 在 Typecho 中正常渲染

1.1 正确认识 Mermaid 的加载机制

Mermaid v10+ 已移除独立 CSS 文件，样式通过 JavaScript 动态注入。因此，只需加载 JS 文件，无需引入 mermaid.min.css，否则会导致 404 错误。

💡 官方说明：自 v10 起，dist/ 目录中不再包含 .css 文件。

1.1.1 推荐使用 UMD 版本而非 ESM

虽然官方推荐 ESM（type="module"），但其依赖代码分割（code-splitting），在部分网络环境下加载不稳定。UMD 版本（mermaid.min.js）单文件、兼容性好，更适合博客场景。

<!-- ✅ 推荐：UMD 单文件 -->
<script src="https://cdn.jsdelivr.net/npm/[email protected]/dist/mermaid.min.js"></script>

<!-- ⚠️ 谨慎：ESM 多文件（可能因网络问题加载失败） -->
<script type="module">
  import mermaid from 'https://cdn.jsdelivr.net/npm/[email protected]/dist/mermaid.esm.min.mjs';
</script>

1.2 解决 Typecho Markdown 输出与 Mermaid 的兼容问题

Typecho 默认使用 Parsedown 解析 Markdown，会将：

```mermaid
graph LR; A-->B;
```

渲染为：

<pre><code class="language-mermaid">graph LR; A-->B;</code></pre>

但 Mermaid v10+ 不再自动识别 <code class="language-mermaid">，必须手动转换为 <div class="mermaid"> 并调用 mermaid.run()。

1.2.1 必备渲染脚本

在主题 footer.php 中加入以下脚本：

<script src="/usr/themes/your-theme/assets/js/mermaid.min.js"></script>
<script>
(function () {
  if (!window.mermaid) return;

  mermaid.initialize({
    startOnLoad: false,
    theme: 'default',
    securityLevel: 'loose'
  });

  function renderMermaid() {
    document.querySelectorAll('pre code.language-mermaid').forEach(code => {
      const pre = code.parentElement;
      if (pre && pre.tagName === 'PRE') {
        const div = document.createElement('div');
        div.className = 'mermaid';
        div.textContent = code.textContent.trim();
        pre.replaceWith(div);
      }
    });
    mermaid.run({ querySelector: '.mermaid' });
  }

  // 确保 DOM 加载完成
  if (document.readyState === 'loading') {
    document.addEventListener('DOMContentLoaded', renderMermaid);
  } else {
    renderMermaid();
  }

  // 兼容支持 Pjax 的主题（如 Handsome）
  document.addEventListener('pjax:complete', renderMermaid);
})();
</script>

✅ 此脚本会自动将 <code class="language-mermaid"> 转换为 Mermaid 可识别的 <div class="mermaid"> 并渲染。

2. 性能优化：解决加载慢与资源浪费问题

2.1 本地化资源：告别 CDN 延迟

外部 CDN（如 jsDelivr）在国内部分地区加载缓慢（实测可达 8 秒）。将 Mermaid JS 文件本地化是最佳解决方案。

2.1.1 本地化步骤

1. 下载官方文件：
   https://cdn.jsdelivr.net/npm/[email protected]/dist/mermaid.min.js
2. 上传至主题目录：
   /usr/themes/your-theme/assets/js/mermaid.min.js

3. 修改脚本引用路径：

   <script src="<?php $this->options->themeUrl('assets/js/mermaid.min.js'); ?>"></script>

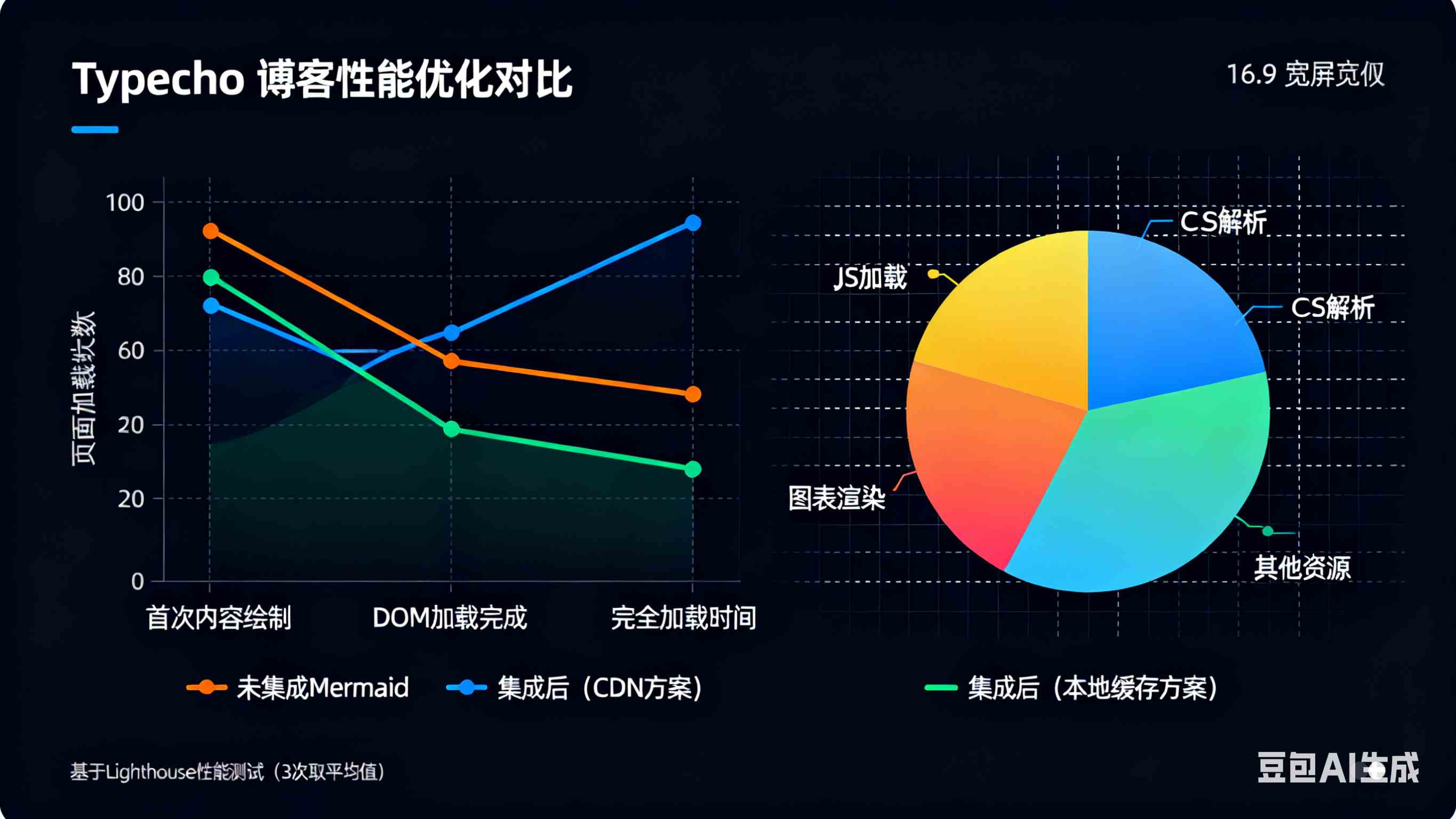

2.1.2 效果对比

✅ 本地化后，加载速度提升 10~100 倍，且不受 CDN 故障影响。

2.2 按需加载：仅在需要时引入 Mermaid

全站加载 Mermaid 会造成无图表页面的资源浪费。通过 Typecho 的「自定义字段」功能，实现精准按需加载。

2.2.1 配置条件加载逻辑

修改 footer.php，包裹脚本于条件判断中：

<?php if (isset($this->fields->mermaid) && $this->fields->mermaid): ?>
  <!-- Mermaid 脚本 -->
<?php endif; ?>

2.2.2 在文章中启用 Mermaid

编辑文章时，在「自定义字段」区域添加：

• 字段名：mermaid
• 字段值：1（或任意非空值）

✅ 仅当该字段存在时，页面才会加载 Mermaid 资源。

2.2.3 自动检测方案（可选）

若不想手动设置字段，可自动检测内容是否包含 Mermaid 代码块：

<?php
$hasMermaid = strpos($this->content, '```mermaid') !== false;
if ($hasMermaid):
  // 加载脚本
endif;
?>

⚠️ 注意：此方案依赖原始 Markdown 内容，若使用 Markdown 插件可能失效。

3. 常见问题排查指南

3.1 图表不渲染？检查四要素

graph TD
    A[图表不渲染] --> B{检查 Console 是否有错误?}
    B -->|是| C[修复 JS/CSS 路径或语法]
    B -->|否| D{HTML 中是否有 language-mermaid?}
    D -->|否| E[检查 Markdown 语法是否正确]
    D -->|是| F{是否执行了代码块转换?}
    F -->|否| G[检查脚本是否被 Pjax 中断]
    F -->|是| H[检查 .mermaid 元素是否被 CSS 隐藏]

3.2 推荐调试命令

在浏览器 Console 中执行以下命令快速诊断：

// 1. 检查 Mermaid 是否加载
typeof mermaid // 应返回 "object"

// 2. 检查是否找到代码块
document.querySelectorAll('pre code.language-mermaid').length

// 3. 检查是否已转换为 .mermaid
document.querySelectorAll('.mermaid').length

// 4. 手动渲染测试
var d = document.createElement('div');
d.className = 'mermaid';
d.textContent = 'graph LR; A-->B;';
document.body.appendChild(d);
mermaid.run({ nodes: [d] });

4. 最佳实践总结

✅ 遵循以上实践，你的 Typecho 博客将拥有秒级加载、稳定渲染、极致性能的 Mermaid 图表支持。

结语

Mermaid 为技术博客注入了强大的可视化能力，而合理的集成方式决定了用户体验的上限。通过本地化资源与按需加载策略，我们不仅解决了渲染问题，更实现了性能与功能的平衡。

“好的技术集成，应如空气——存在却不可见。”

现在，你可以在 Typecho 中自由书写：

```mermaid
graph LR
  Typecho -->|集成| Mermaid
  Mermaid -->|提升| 阅读体验
```

并享受流畅、高效的图表渲染！
